Vertikaalne fassaadi kinnitussüsteem NV7

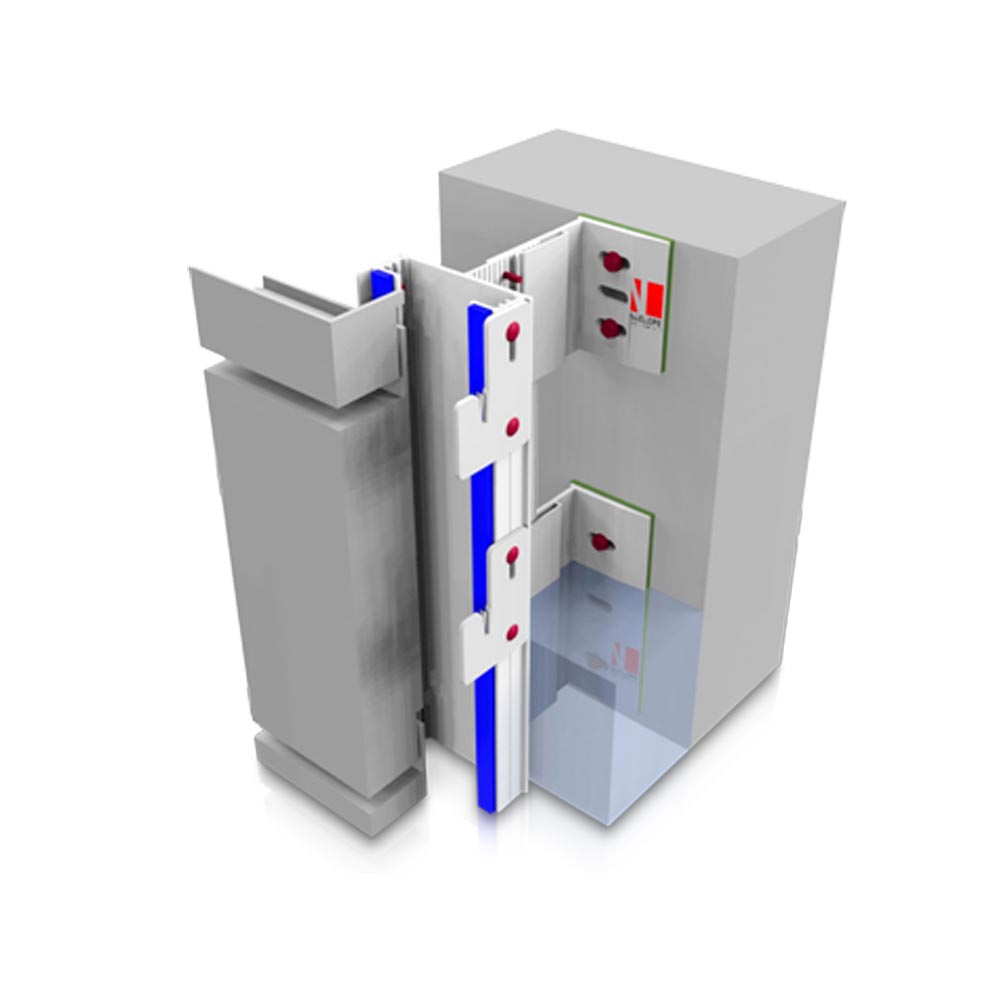

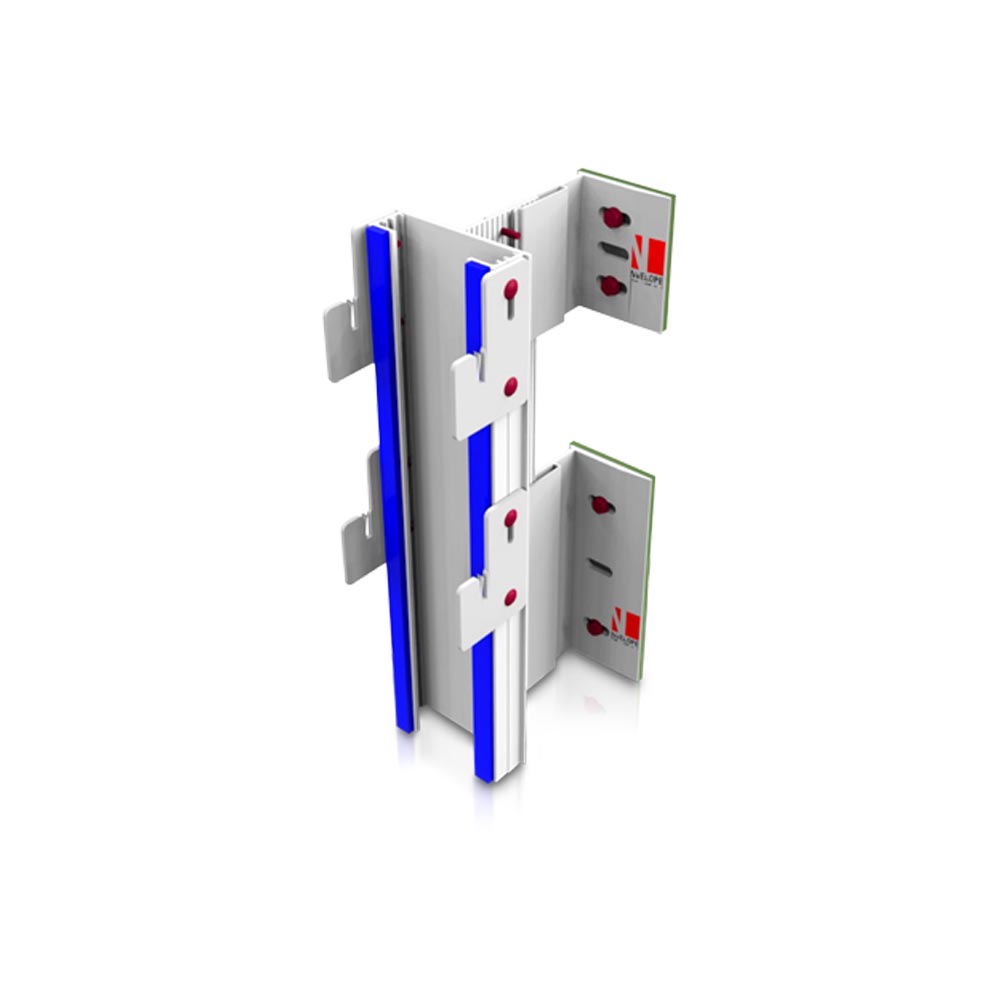

NV7 varjatud süsteem kassettkinnituste jaoks.

Nvelope T ja L profiilid kinnitatakse tugiklambtire abil, mis on fikseeritud stabiilse ja painduva punkti abil. Painduvad punktklambrid võivaldavad süsteemi laienemist ja kokkutõmbed ning neelavad tuulekoormust. Stabiilsed ehk fikseeritud punktid neelavad ajutisi vertikaalseid mõjusid ja hoone konstruktsioonist tulenevaid konstantseid koormuseid.

Kronsteini vahekaugused määratakse kindlaks arvestades fassaadikatte mõõtmeid ja kaalu ning kohalikku tuulekoormust.

Süsteemi osad on valmistatud pressitud alumiiniumsulamitest, mis vastavad EN 573-3 (materjal) ja EN 755 tootestandarditele.

Süsteemis on võimalik reguleerida aluspinna kinnituste ja vertikaalsete profiilide vahel olevat kaugust.

Tarne objektile alates: Küsi pakkumist

Kirjeldus

NV7	NV7=NV1 + NV7 komponendid (klambrid) + Nvelope kasseti profiil
	Valige NV1 süsteemi klambrid ja NV7 elemendid.
	Element	Viide	Kirjeldus
	Peamine NV8 horisontaalne reeling	NV7-CR-3000	Pikkus on 3 meetrit
	NV7 müravastane teip	12-6-15	Kasutada kõigil kasseti profiilidel

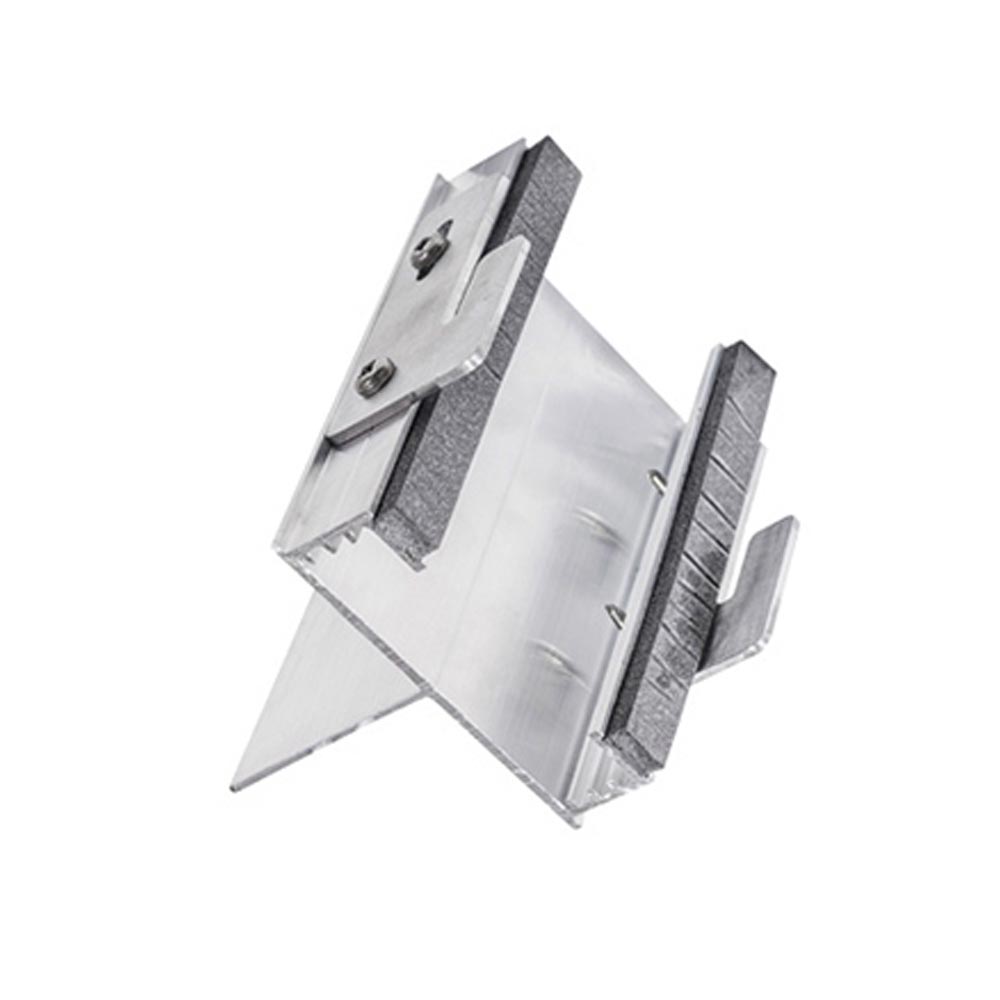

	NV7 riputi plaat	NV7-H-PLATE
	Kinnitus
	SR2 4.2 x 16	4.2-16	NV7 reeling klambrisse

Reguleerimisulatus (ühe või kahekordne – 6.5 mm/ 11 mm
Suurus (mm)	Min (mm)	Max(mm)
60	140	180
90	170	210
120	200	240
150	230	270
180	260	300
210	290	330
240	320	360
270	350	390
300	380	420
6.5 mm augud sobivad teras- ja või puitkonstruktsiooni jaoks / 11 mm augud sobivad kergplokk- ja või betoonpindadele. Sisaldab kasseti profiili sügavust 50 mm.

Profiilid

Kassett T – laius 72 mm x pikkus 92 mm

Paigaldus

Lisainfo

Kaubamärk	Nvelope

Dokumendid

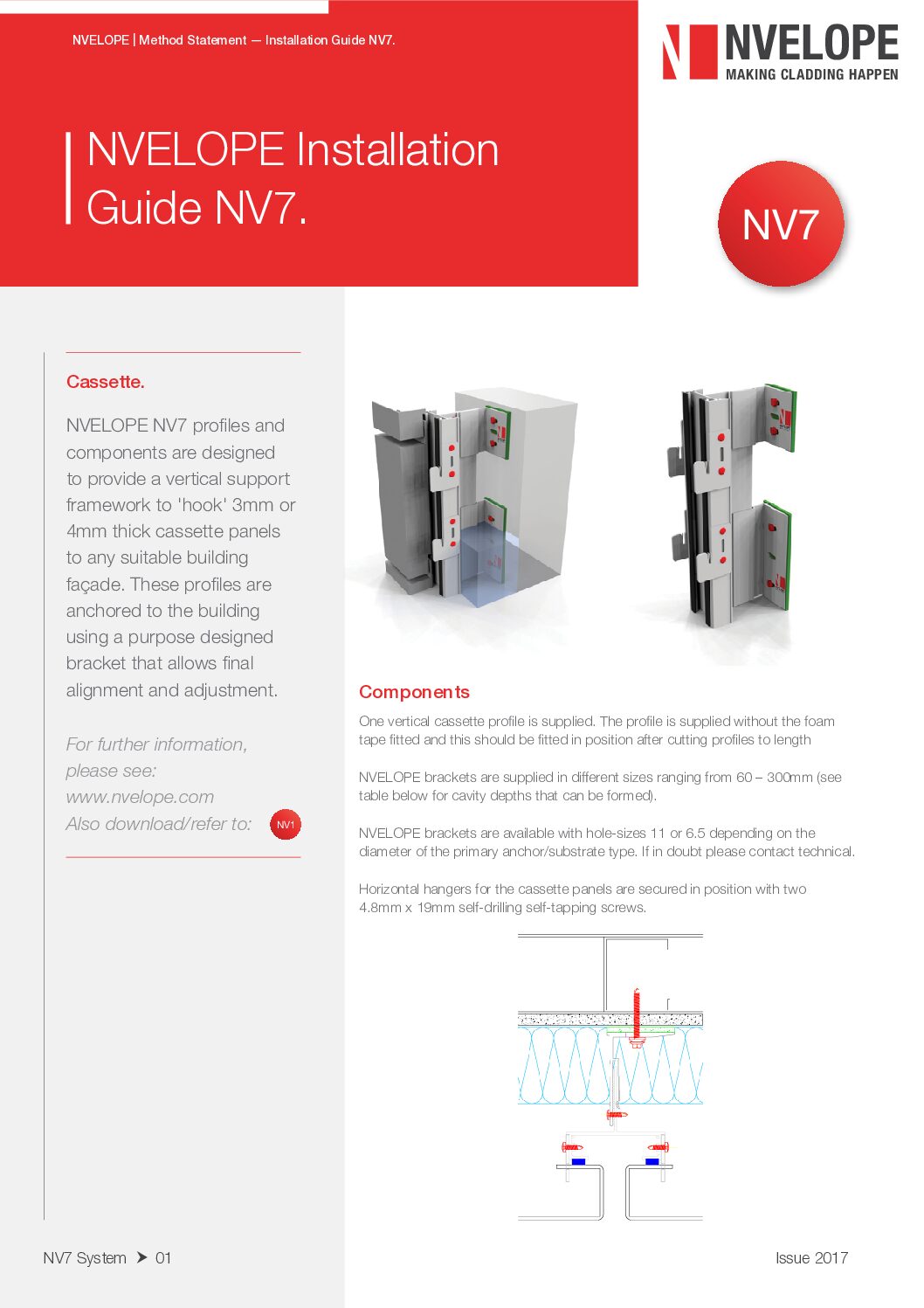

NV7 fassaadi kinnitussüsteemi paigaldusjuhend EN
Manuse suurus: 715.12 KB
