Vertikaalne fassaadi kinnitussüsteem NV8
NV8 on alternatiivne fassaadi kinnitussüsteem peidetud kinnituste loomiseks.

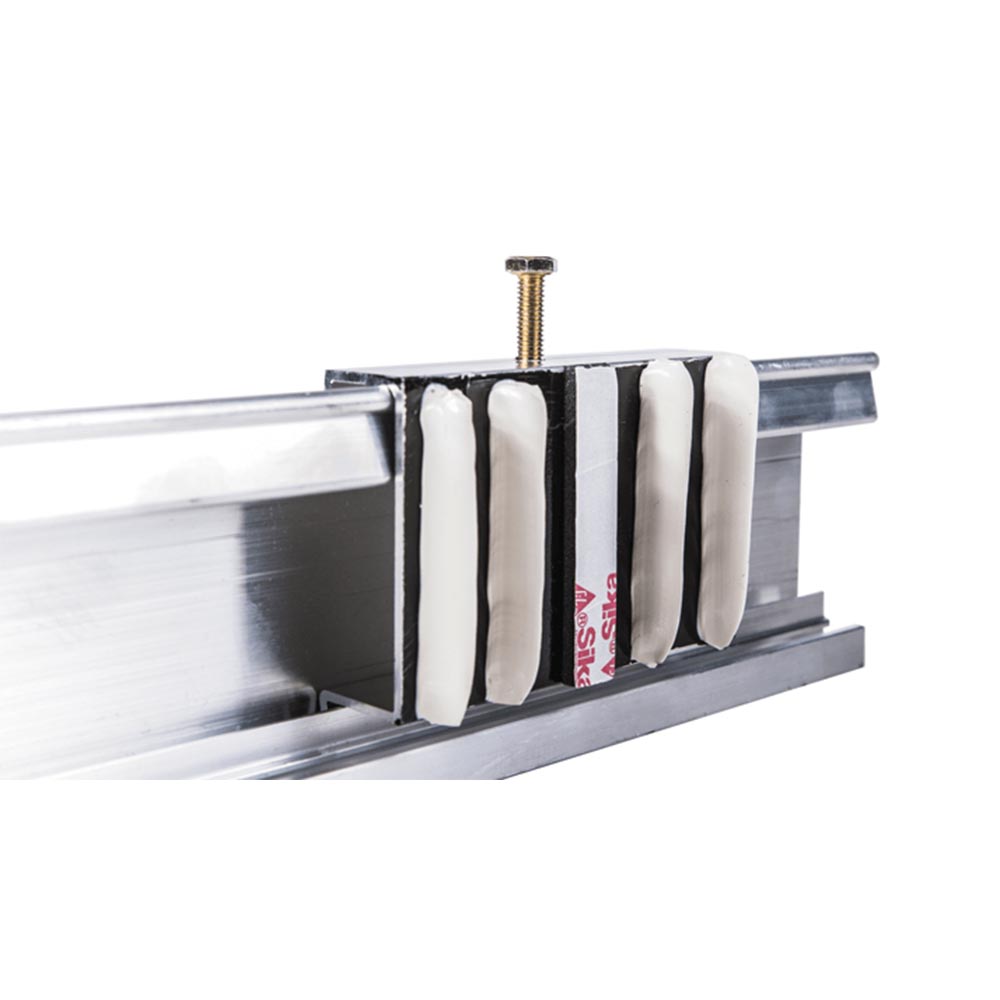

Fassaadimaterjali on võimalik süsteemile kinnitada riputite, ankrute, kruvide või paigaldusliimi abil.

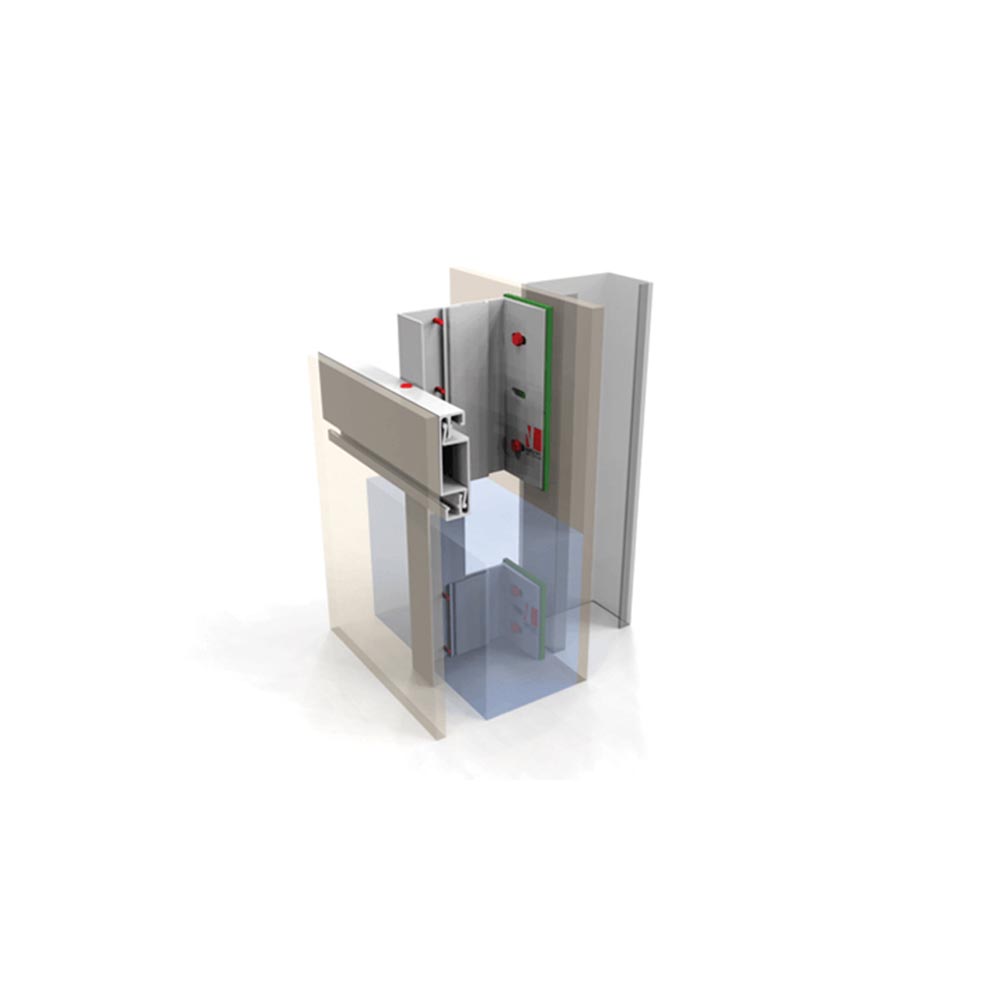

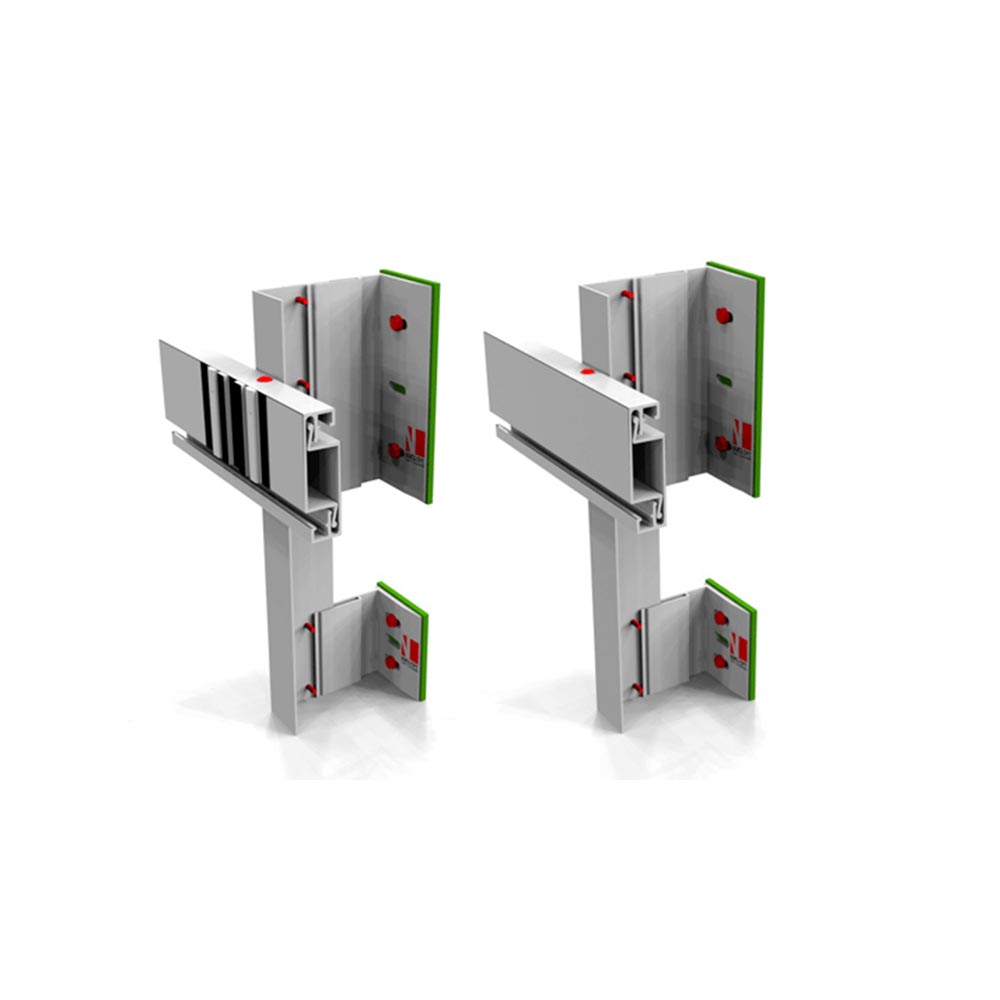

Horisontaalsed NV8 kanaliprofiilid kinnitatakse vertikaalsete reelingute külge. Fassaadipaneelid kinnitatakse horisontaalsete kanalprofiilide külge reguleeritavate riputite abil.
T ja L profiilid kinnitatakse Nvelope tugiklambrite abil, mis on fikseeritud läbi kahe liigendi (stabiilne ja painduv). Stabiilsed liigendid on vastupidavad nii konstantsetele survetele (hoone konstruktsiooni raskus), kui ka ajutistele vertikaalsetele mõjudele.
Nvelope kronsteini vahekaugus määratakse kindlaks arvestades fassaadikatte mõõtmeid, kaalu ja kohalikku tuulekoormust. Süsteem on vastupidav laienemistele ja kokkutõmmetele.
Tarne objektile alates: Küsi pakkumist
Tarne objektile alates: Küsi pakkumist
Kirjeldus
| NV8 | NV8=NV1 + NV8 komponendid (varjatud mehaaniline kinnitus) | ||
 |
Valige NV1 süsteemi klambrid ja reeling, seejärel valige NV8 element. | ||
| Element | Viide | Kirjeldus | |
| Peamine NV8 horisontaalne reeling | CP-NV8-3000 | Pikkus on 3 meetrit (saadaval ka 6 meetrine reeling) | |
| Reguleerimisulatus (ühe või kahekordne – 6.5 mm/ 11 mm | ||
| Suurus (mm) | Min (mm) | Max(mm) |
| 40 | 73 | 93 |
| 60 | 88 | 128 |
| 90 | 118 | 158 |
| 120 | 148 | 188 |
| 150 | 178 | 218 |
| 180 | 208 | 248 |
| 210 | 238 | 278 |
| 240 | 268 | 308 |
| 270 | 298 | 338 |
| 300 | 328 | 368 |
| 6.5 mm augud sobivad teras- ja või puitkonstruktsiooni jaoks / 11 mm augud sobivad kergplokk- ja või betoonpindadele. | ||
| Profiilid |
| L profiil 60 x 40 mm |
| T profiil 40 x 100 / 60 x 80 / 60 x 120 / 60 x 140 mm |
Paigaldus
Lisainfo
| Kaubamärk | Nvelope |
|---|
