Vertikaalne fassaadikinnitus süsteem NV1

NV1 sobib tagaraami fassaadikinnitus süsteemina.

NV1 sobib kinnitamiseks otse aluspinnale / neetide fassaadielementide kinnitamiseks nt. kiudtsement, kõrgsurvelaminaat (HPL), ACM ja metallist vihmapaneelid. NV1 on alus kõigi NVELOPE tugisüsteemidele.

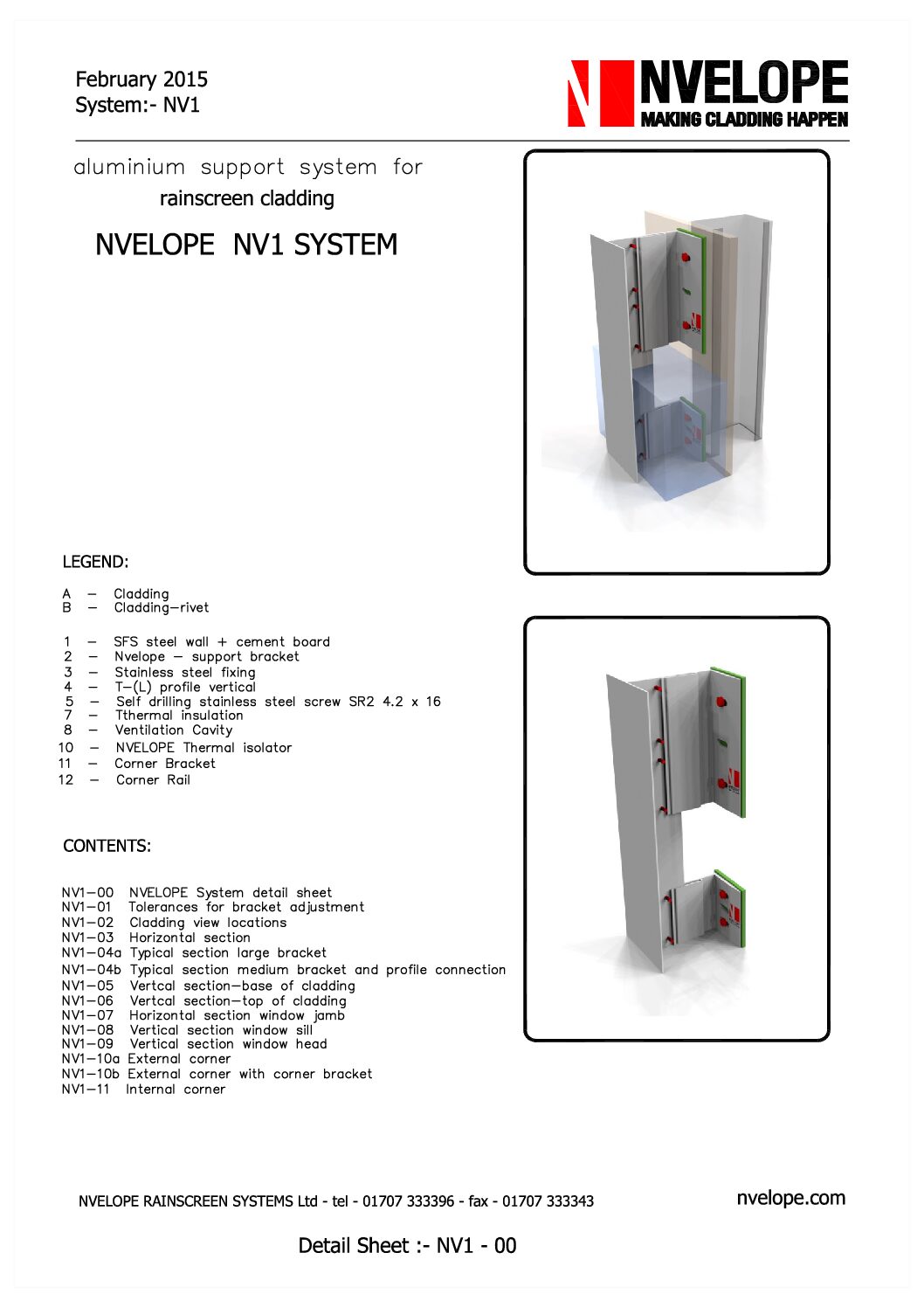

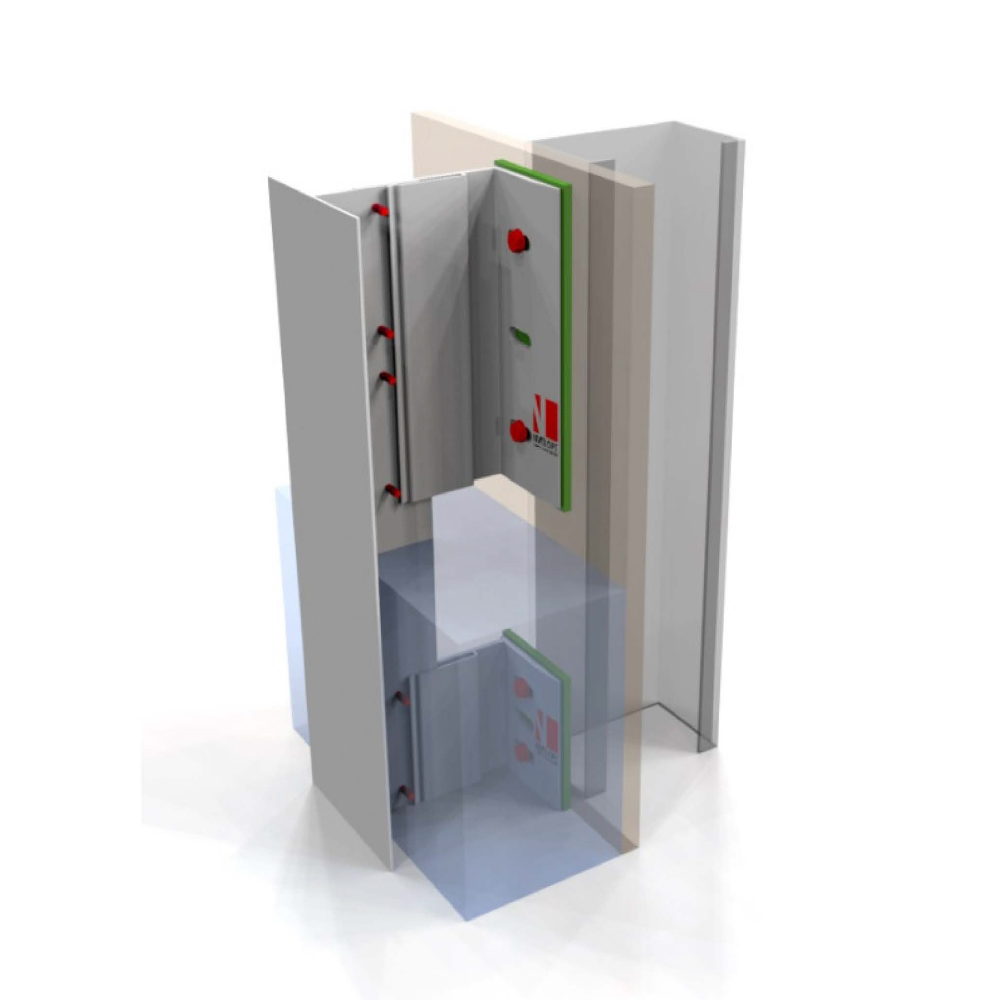

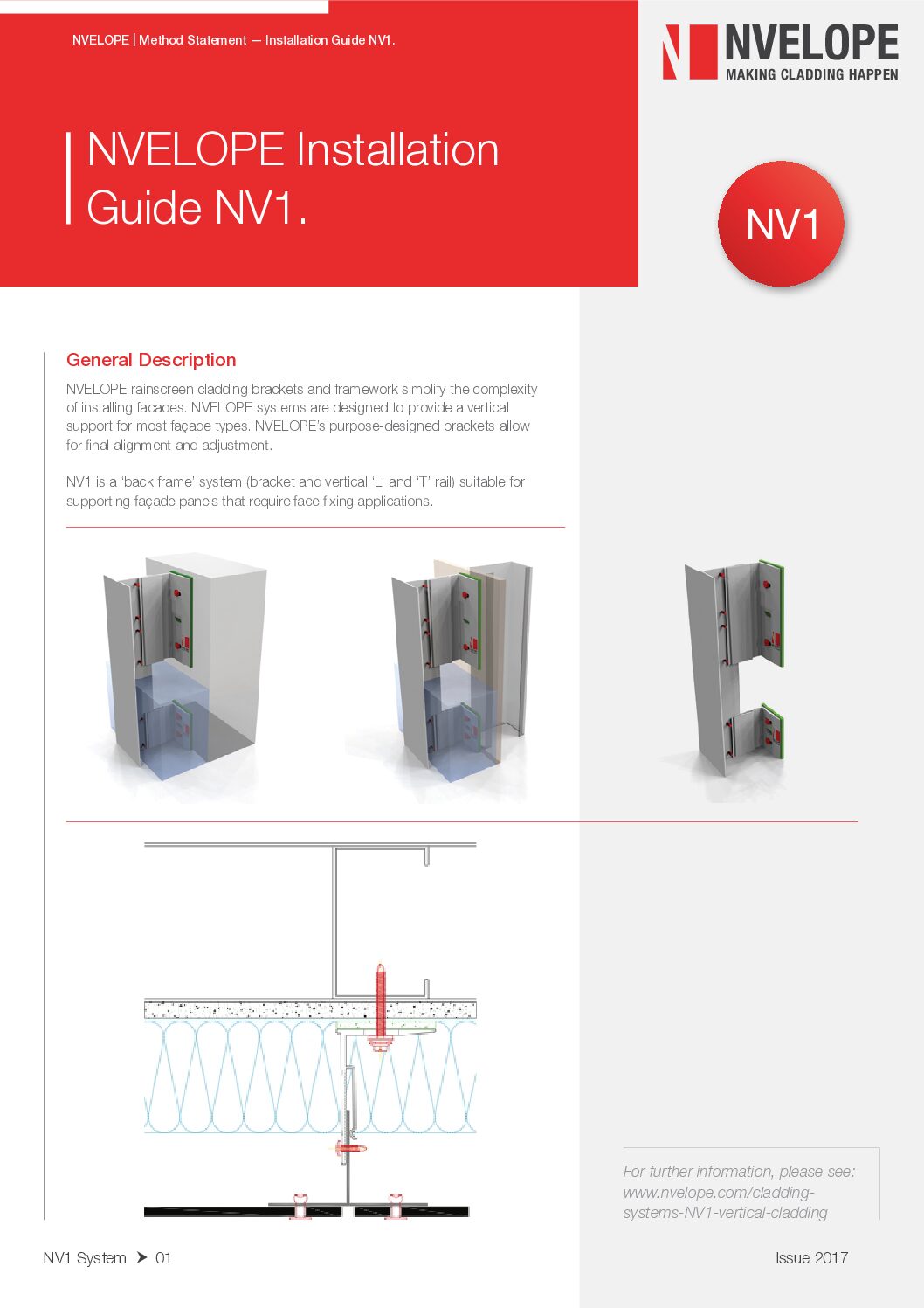

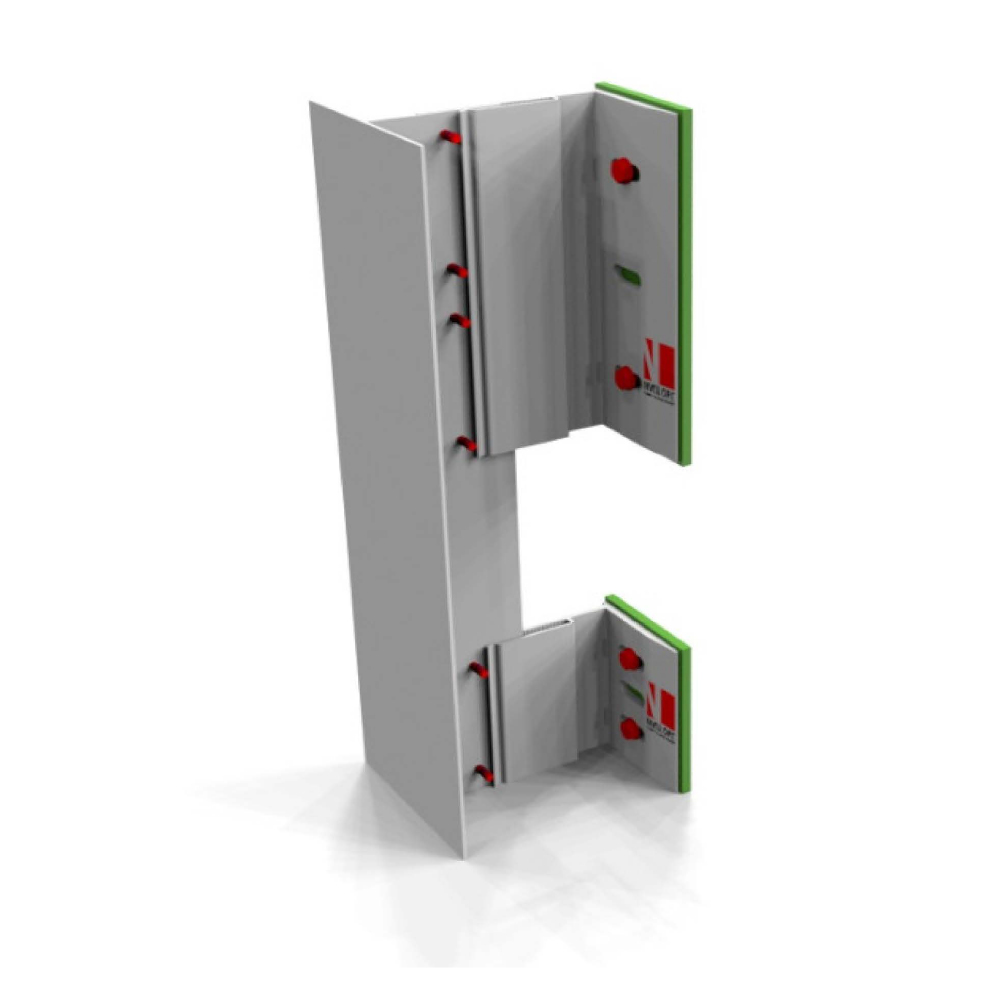

NV1 on NVELOPE tagaraam – vertikaalne fassaadikinnitus süsteem

NVELOPE ‘T’ ja ‘L’ reelingud kinnitatakse tugiklambrite abil, mis on fikseeritud kindla ja painduva punkti kaudu.

Painduvad punktklambrid imavad tuulekoormust ning võimaldavad laienemist ja kokkutõmbumist.

NVELOPE fikseeritud punktiklambrid neelavad ajutised vertikaalsed koormused.

Klambrite vahe on määratud fassaadikatte mõõtmete, kaalu ja tuulekoormuse järgi.

Tarne objektile alates:

Kirjeldus

VB vertikaalsed klambrid	Suurus (mm)	6,5 mm süvend teras-/ puitkarkassile	11 mm süvend betooni jaoks
	40	VB40S-6.5	VB40S-11
	60	VB60S-6.5	VB60S-11
	90	VB90S-6.5	VB90S-11
	120	VB120S-6.5	VB120S-11
	150	VB150S-6.5	VB150S-11
	180	VB180S-6.5	VB180S-11
	210	VB210S-6.5	VB210S-11
	240	VB240S-6.5	VB240S-11
	270	VB270S-6.5	VB270-11
	300	VB300S-6.5	VB300S-11

VB kahekordsed vertikaalsed klambrid	Suurus (mm)	6,5 mm süvend teras-/puitkarkassile	11 mm süvend betooni jaoks
	40	VB40D-6.5	VB40D-11
	60	VB60D-6.5	VB60D-11
	90	VB90D-6.5	VB90D-11
	120	VB120D-6.5	VB120D-11
	150	VB150D-6.5	VB150D-11
	180	VB180D-6.5	VB180D-11
	210	VB210D-6.5	VB210D-11
	240	VB240D-6.5	VB240D-11
	270	VB270D-6.5	VB270D-11
	300	VB300D-6.5	VB300D-11

Reguleerimisulatus (ühe- või kahekordne – 6,5 mm / 11 mm)

Suurus (mm)	Min (mm)	Max (mm)
40	47	67
60	62	102
90	92	132
120	122	162
150	152	192
180	182	222
210	212	252
240	242	282
270	272	312
300	302	342

NVELOPE reelised

L60-40-2.2-3000		60 x 40 x 2,2 mm, P 3000 = 3 m pikkus (komplektis on ka 6 m ja 4,85 m)
T60-80-2.2-3000		60 x 80 x 2.2 mm P 3000 = 3 m pikkus (komplektis on ka 6 m)
T60-100-2.2-3000		60 x 100 x 2.2 mm P 3000 = 3 m pikkus (komplektis on ka 6 m ja 4.85 m)
T40-100-2.2-3000		40 x 100 x 2.2 mm P 3000 = 3 m pikkus (komplektis on ka 6 m ja 4.85 m)
T60-120-2.2-3000		60 x 120 x 2.2 mm P 3000 = 3 m pikkus (komplektis on ka 6 m ja 4.85 m)
T60-140-2.2-3000		60 x 140 x 2.2 mm P 3000 = 3 m pikkus (komplektis on ka 6 m)
HBL60-40-2.5		60 x 40 x 2.5 mm P 3000 = 3 m pikkus (komplektis on ka 6 m ja 4.85 m)
02/CR-6000		6000 = 6 m pikkus

Omega ja Zed reelingud

OM25-120-2.4-3000		25 mm Omega 3000 = 3 m pikkus (komplektis on ka 6 m)
OM40-140-2.4-3000		40 mm Omega 3000 = 3 m pikkus (komplektis on ka 6 m)
Z25-45-30-2.4-3000		25 mm Zed 3000 = 3 m pikkus (komplektis on ka 6 m)
Z40-55-30-2.4-3000		40 mm Zed 3000 = 3 m pikkus (komplektis on ka 6 m)

	Vertikaalne nurgaklamber	Kirjeldus
	01/CB-S	Nurgaklamber 75 mm
	01/CB-D	Nurgaklamber kahekordne 150 mm

Reguleeritavad klambrid	Suurus (mm)	6,5 mm	11 mm
	330	VBEX325S-6.5 / VBEX325D-6.5	VBEX325S-11 / VBEX325D-11
	360	VBEX355S-6.5 / VBEX355D-6.5	VBEX355S-11 / VBEX355D-11
	390	VBEX385S-6.5 / VBEX385D-6.5	VBEX385S-11 / VBEX385D-11
	420	VBEX415S-6.5 / VBEX415D-6.5	VBEX415S-11 / VBEX415D-11
	Suurus (mm)	Ilma soojustuseta (mm)	Soojustusega (mm)
	330	327 kuni 367	332 kuni 372
	360	357 kuni 397	362 kuni 402
	390	387 kuni 327	392 kuni 432
	420	417 kuni 457	362 kuni 502
