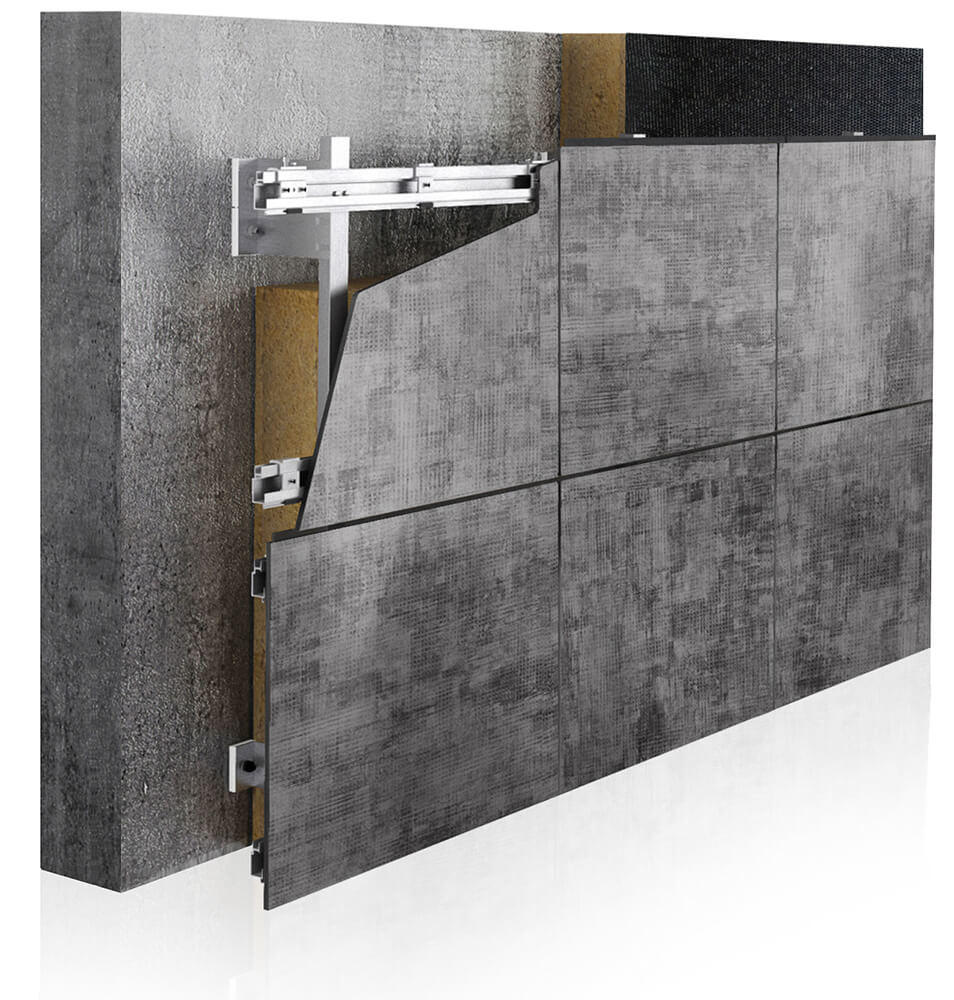

WIDO-INV süsteemi konstruktsioon on mõeldud paigaldamiseks paneelile peidetud-mehaanilisi kinnitusi. WIDO pakub ainsana sellist lahendust!

Süsteem sobib paigalduseks:

• HPL plaatidele
• Tsement-kiudplaatidele
• GRC tüüpi plaatidele (kiudtsement plaat)
• Keraamilistele plaatidele

Wido-Inv süsteemi  plaatide mõõdud:

Maksimaalne paksus: 10 mm, 13 mm

Maksimaalne kõrgus: 3050 mm

Maksimaalne pikkus: 3650 mm

Peidetud kinnitused nõuavad kahte tüüpi konstruktsioone:

1. WIDO-GRIP – kandvad elemendid, vertikaalsed – reguleerida paigaldustaset
2. WIDO-INV – horisontaalsed elemendid – vormi kinnitamine spetsiaalsete tüüblite abil

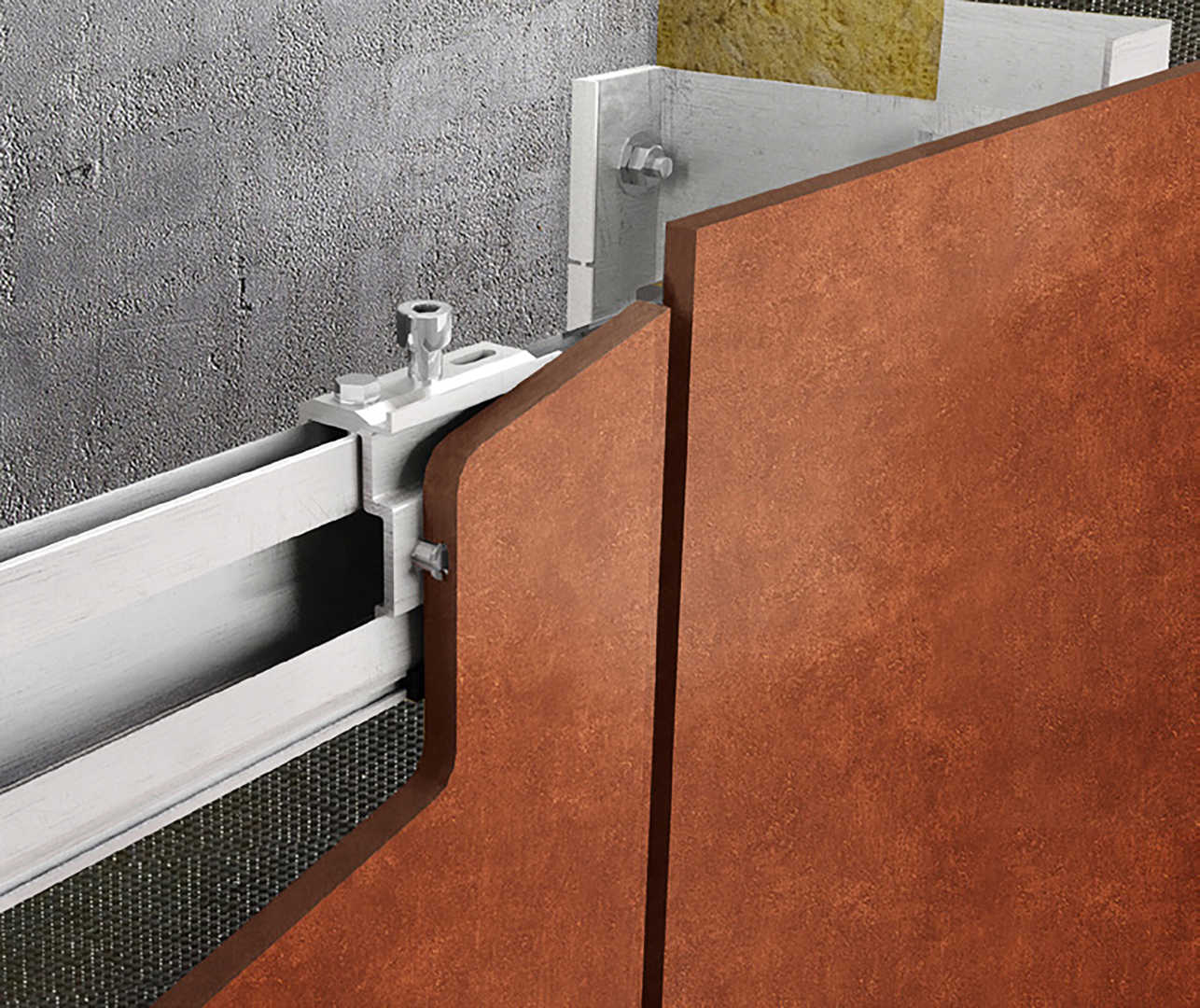

WIDO-INV fassaadiprofiil paigaldatakse WIDO-GRIP süsteemile horisontaalselt.

Roostevaba terasest seib

Roostevaba terasest seibi kasutamine reguleeritava kruvi all kaitseb alumiiniumprofiili augu puurimise eest. Reguleerimiskruvi võib liikuda mööda profiili telge. WIDO-PROFILE pakub ainsana sellist lahendust.

EPDM kummist seib

EPDM-kummist seibi kasutamine plaadi ja WIDO-INV-i kinnitusprofiili vahel välistab müra, mis võib tuulest põhjustatud vibratsiooni korral tekkida.

Kummist seibi saab kasutada ka deformeerunud detaili tasapinna kergeks korrigeerimiseks, asetades selle kohtadesse, kus tükk puutub horisontaalse WIDO-INV profiiliga kokku.
